1. Sommario

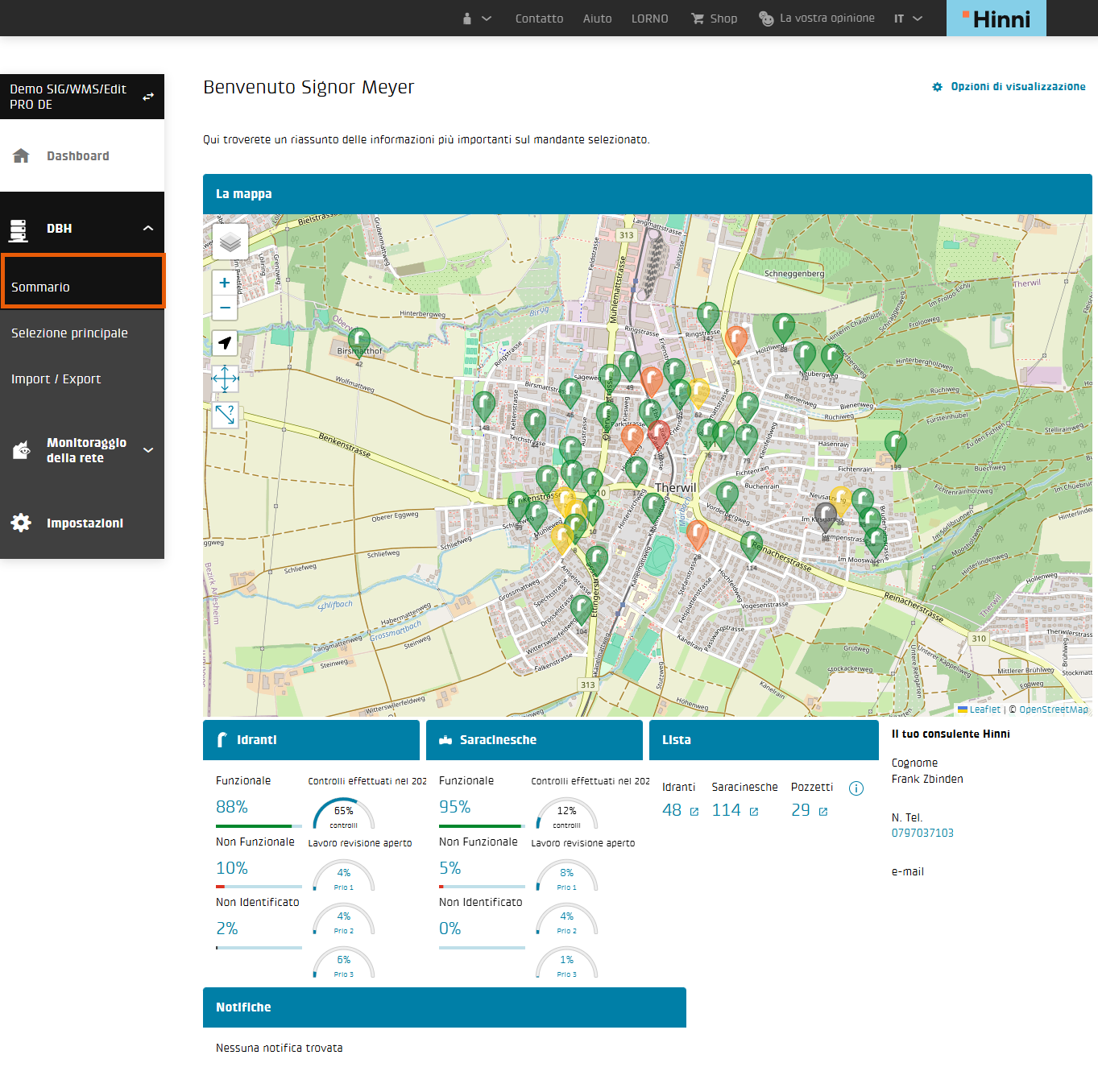

Visualizzazione sintetica dei dati che consente di visualizzare la posizione, lo stato di funzionamento e lo stato di avanzamento dei lavori di manutenzione delle armature relative al cliente selezionato.
Alla voce "lista" viene visualizzato il numero di idranti, saracinesche e pozzetti registrati. Facendo clic sul numero corrispondente (collegamento ipertestuale), è possibile accedere direttamente all'elenco degli idranti, saracinesche e pozzetti di tale mandante.
Alla voce "Idranti" e "Saracinesche" è possibile visualizzare a colpo d'occhio le statistiche sullo stato di funzionamento degli idranti e delle saracinesche del cliente, compresa la percentuale di ispezioni già effettuate nell'anno in corso e gli interventi di revisione ancora aperti.
Inoltre, alla voce "notifiche" è possibile visualizzare gli ultimi promemoria di manutenzione e accedere a tutte le notifiche. Infine, in fondo alla panoramica troverete anche i dati di contatto del consulente Hinni responsabile della vostra regione, che potrete contattare telefonicamente o via e-mail cliccando direttamente su questi dati.
Alla voce "Cartina" è possibile visualizzare la posizione degli idranti e delle saracinesche zoomando (+ / - o con la rotella del mouse) sulla mappa. Facendo clic sull'icona dell'idrante o della saracinesca, è possibile visualizzare una panoramica dei dati di base.
2. Menu principale

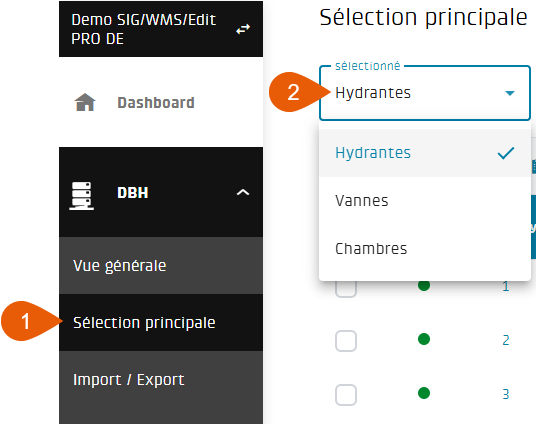

Sélectionnez l'entité pour laquelle vous souhaitez afficher les données (hydrantes, vannes ou chambres).

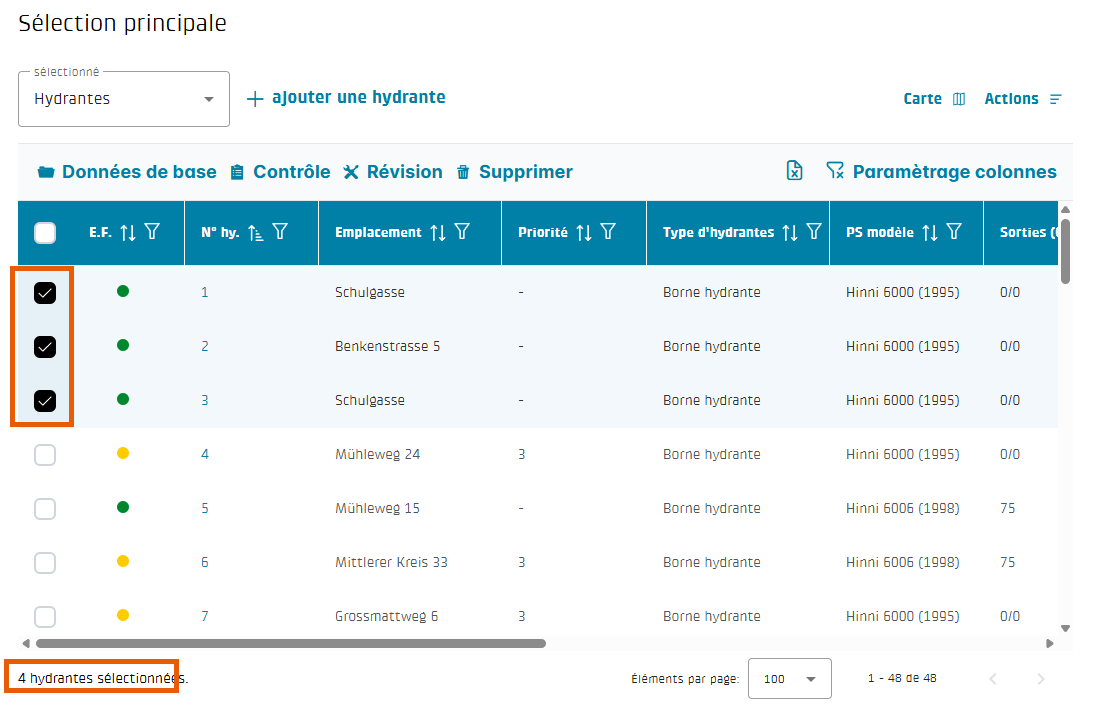

Les entrées relatives à l'armature sélectionnée s'affichent dans un tableau et doivent être cochées au préalable pour pouvoir accéder aux différentes actions d'affichage, d'impression, de contrôle ou de modification. Pour ce faire, il suffit de cocher les cases situées dans la première colonne du tableau.
Pour sélectionner rapidement tous les objets, vous pouvez cliquer sur la case située dans la première ligne d'en-tête, en haut à gauche.
Filtri e classificazione

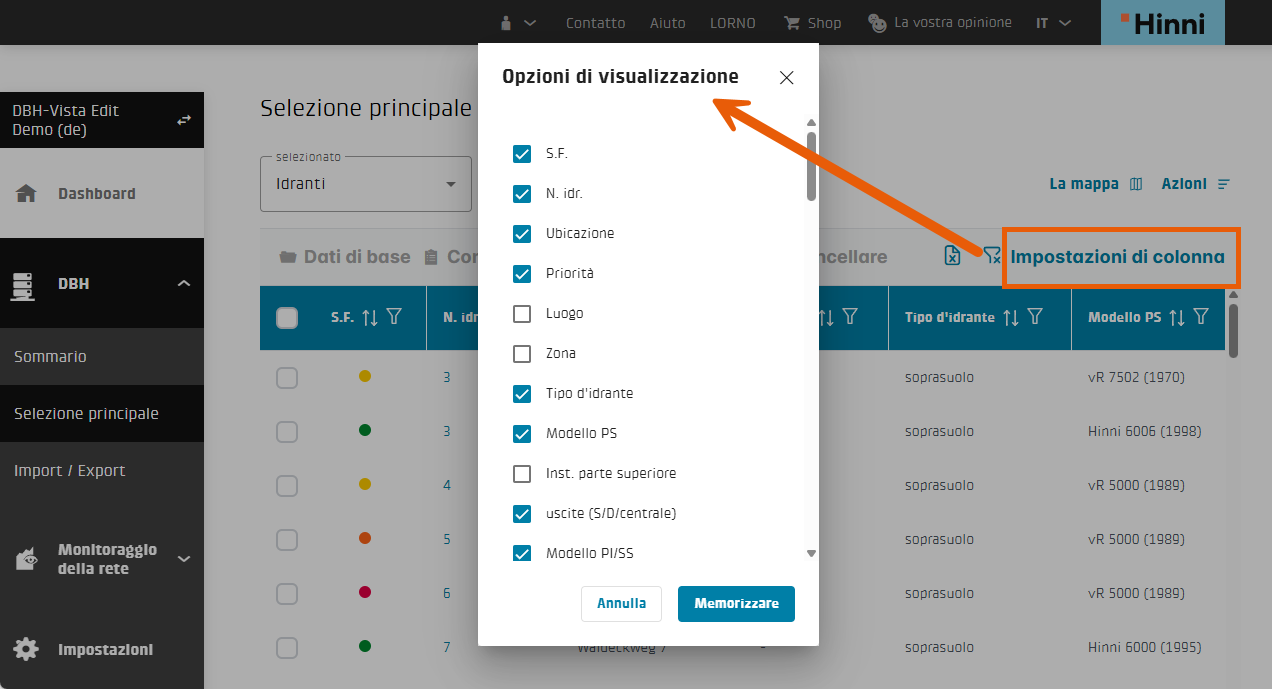

La visualizzazione delle colonne può essere modificata dal pulsante a cascata in alto a destra della tabella. Una finestra di immissione consente una rapida ricerca delle colonne che si desidera visualizzare. Utilizzare le caselle di controllo per attivare o disattivare la visualizzazione.
I dati delle diverse colonne possono essere ordinati in ordine alfanumerico crescente o decrescente utilizzando i simboli delle frecce in testa alla colonna.

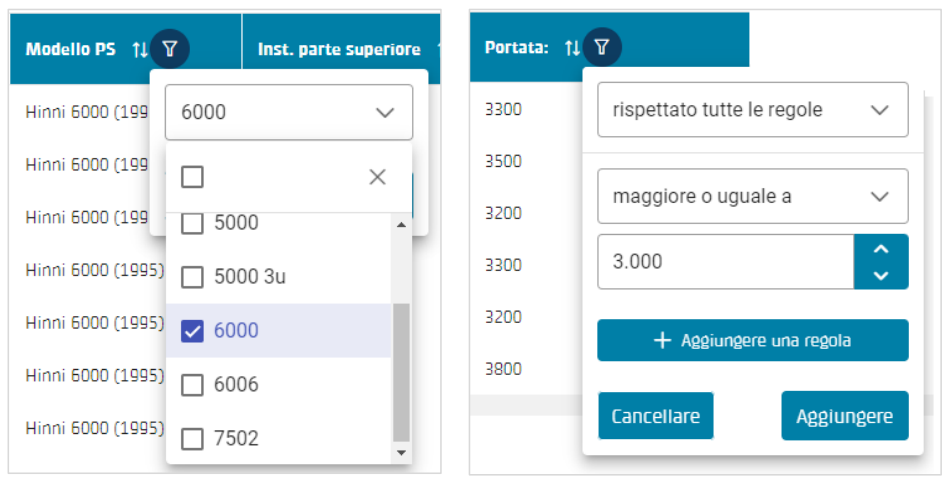

Il simbolo dell'imbuto consente di selezionare i dati in base a diversi criteri. È possibile combinare più filtri di colonne diverse, ad esempio filtro modello PS = 6000 e portata uguale oppure superiore a 3'000, per trovare nell'inventario le parti superiori degli idranti del modello Hinni 6000 che hanno una portata di almeno 3'000 lm.
Se sono stati applicati uno o più filtri e si desidera disattivarli, è possibile farlo facendo clic sull'icona dell'imbuto accanto al pulsante delle impostazioni della colonna.
3. Stato di funzionamento

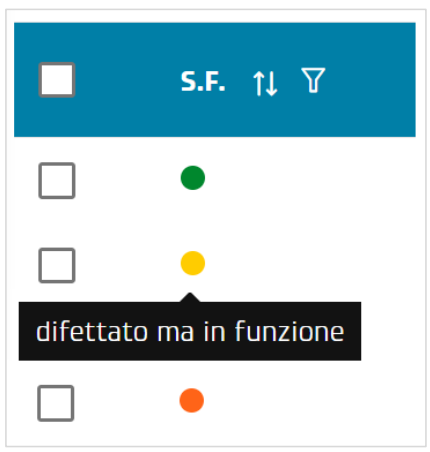

Lo stato funzionale (S.F.) degli idranti e delle saracinesche viene inserito a colori nella colonna 2 e può essere visualizzato anche per iscritto spostando il cursore del mouse sui punti colorati.
Legenda
| Menu | Descrizione | Significato |
| Non registrato (Standard) | L'idrante o la saracinesca è stata registrata, ma i dati di base non sono stati inseriti o sono stati inseriti solo parzialmente e non consentono di definire uno stato operativo. | |
| condizione sconosciuta | Al momento non è possibile definire lo stato di funzionamento. | |
| in servizio, perfettamente funzionante | L'idrante o la saracinesca funzionano correttamente. | |
|
difettato ma in funzione | L'idrante o la saracinesca sono funzionanti ma non in perfette condizioni. Esempio: l'idrante può essere azionato solamente con forza o non drena correttamente. |
| non funzionante | Al momento l'armatura non può essere azionata. | |
| fuori servizio | L'armatura è fuori servizio, ad esempio non è collegata alla rete. | |
| eliminato | L'armatura è stata rimossa dalla rete e non esiste più. |
4. Visualizzazione mappa

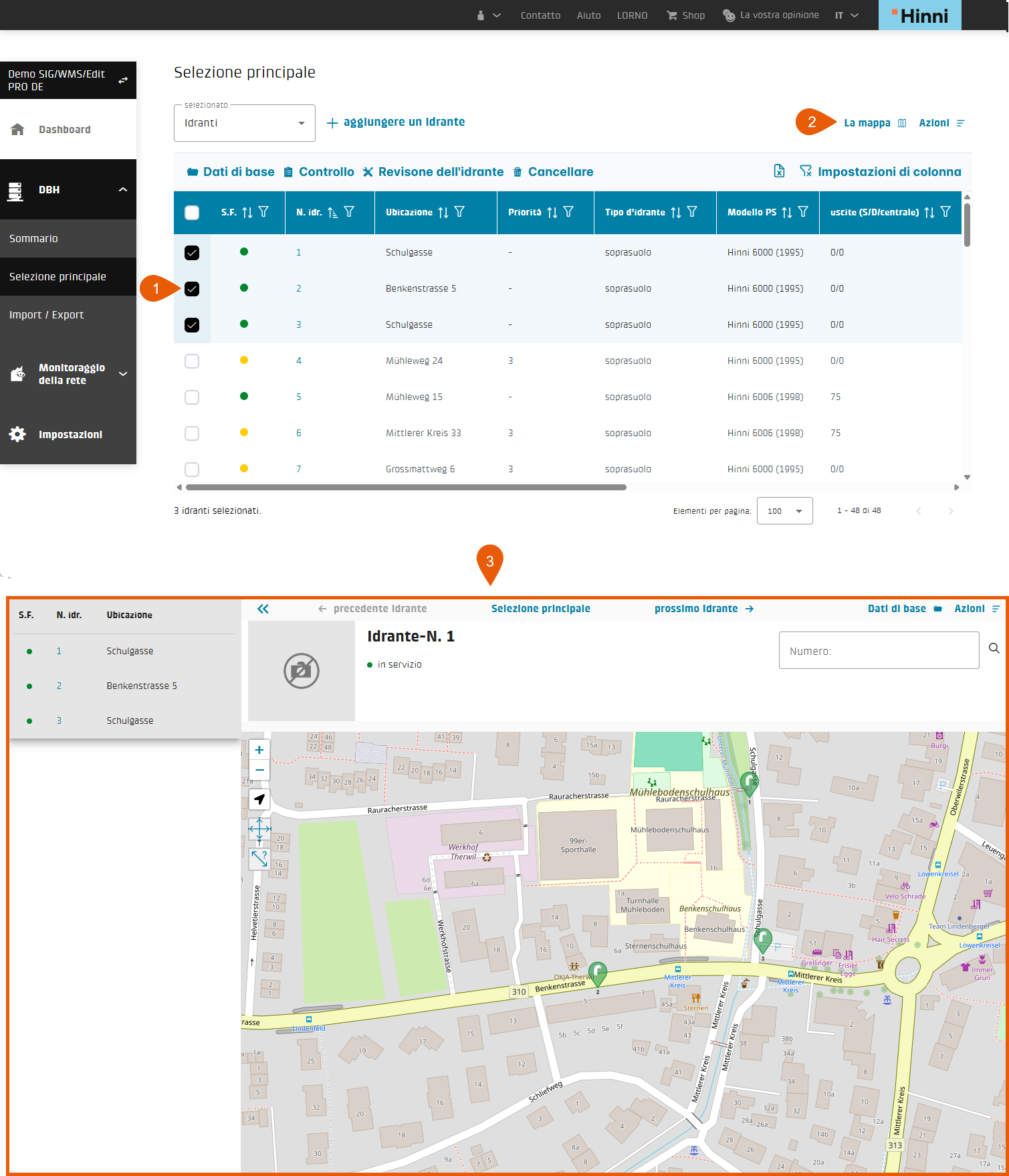

È possibile selezionare uno o più idranti, saracinesche o pozzetti e visualizzarne la posizione geografica facendo clic sul pulsante "Mappa" nell'angolo superiore destro (a condizione che le coordinate XY siano state inserite nei dati di base).

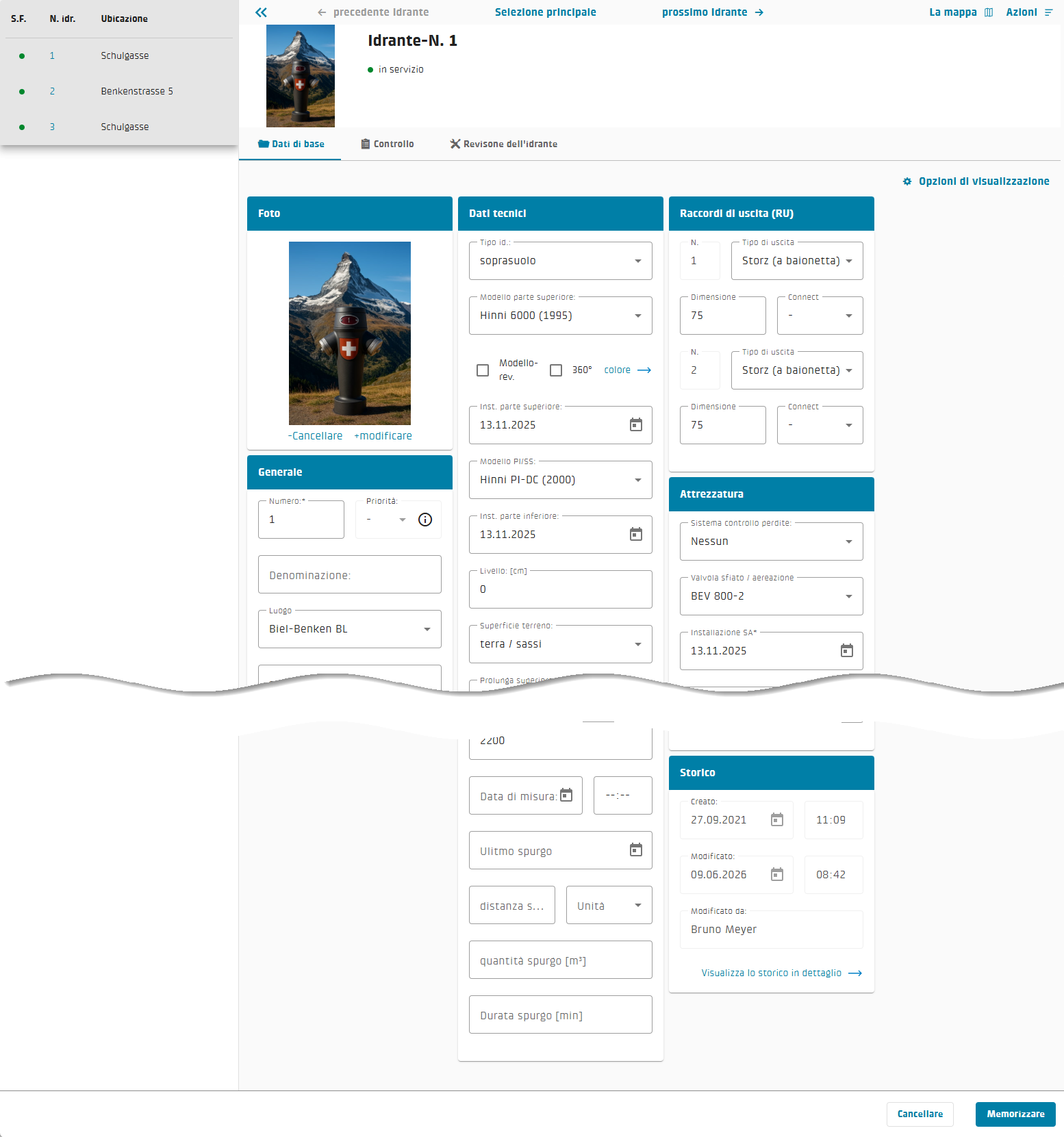

5. Dati di base
Nei dati di base, le informazioni dettagliate di un idrante, di una saracinesca o di un pozzetto precedentemente selezionato possono essere visualizzati/modificati o aggiunti e, se necessario, cancellati. Le modifiche ai dati, così come l'inserimento di controlli e revisioni, possono essere effettuate solo da utenti in possesso delle necessarie autorizzazioni (licenza di modifica).
È possibile accedere ai dati di base facendo clic su "dati di base" o direttamente sul numero visualizzato in blu (collegamento ipertestuale).
Se sono stati selezionati più oggetti, questi saranno visibili nella finestra di sinistra e si potrà navigare da un foglio dati all'altro facendo clic sul suo numero o su "precedente..." o "prossimo..." situati nella parte superiore del foglio dati.
La modalità "Vista dettagliata" consente di accedere a tutti i dati dettagliati. In questo modo si avrà accesso a informazioni aggiuntive, sulle caratteristiche tecniche e sullo storico degli aggiornamenti dei dati del rispettivo idrante o saracinesca.
Modifica dei dati di base
La modalità di modifica è automaticamente attiva per gli utenti con diritti di modifica e una licenza di modifica. Tuttavia, i dati possono essere temporaneamente bloccati in modalità di lettura se un tecnico Hinni sta eseguendo servizi di manutenzione per questo cliente.
Per salvare le modifiche apportate, selezionare il pulsante "Memorizzare".

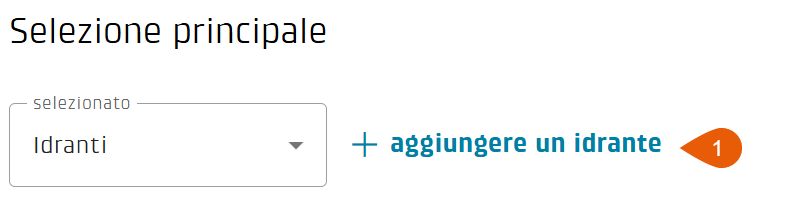

Per inserire un nuovo idrante, selezionare "inserire un nuovo idrante" (o il link "aggiungere un idrante" nella selezione principale). Viene visualizzata una maschera di dati di base vuota che può essere compilata.
Nota importante: il numero del nuovo idrante può essere definito manualmente; in caso contrario, verrà assegnato il numero logico successivo. I doppioni nella numerazione sono possibili solo se il luogo non è identico. Se la località non è disponibile nell'elenco a discesa, contattare il supporto dell'applicazione.

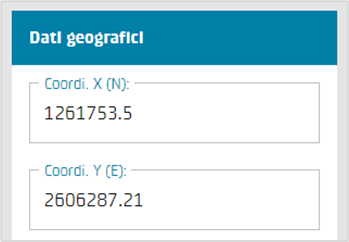

Le coordinate XY sono inserite nel formato CH1903+
È possibile utilizzare la funzione "Determinare coordinate" per determinare le coordinate direttamente con una mappa. Questa procedura consente di definire le coordinate approssimate al metro.
Inserimento della data: oltre alla selezione con il mouse dal calendario, la data è accettata in molti formati di inserimento manuale.

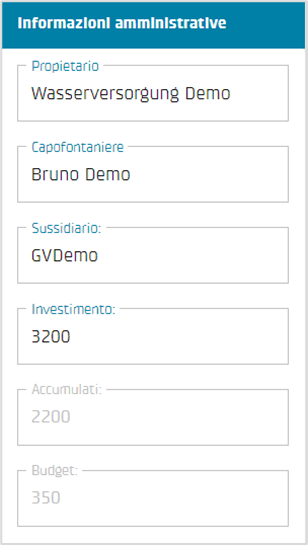

"Investimento" è il costo iniziale di acquisizione/installazione (valore da inserire manualmente).
I costi "accumulati" sono i costi di manutenzione cumulativi sostenuti (controlli e revisioni).
I "costi indicativi" sono una stima dei costi delle revisioni a partire dall'ultima ispezione effettuata.
Quando si cambia il modello della parte superiore, il sistema propone di azzerare i costi cumulativi e indicativi, in modo che i costi di manutenzione del vecchio idrante non vengano accumulati con quello nuovo. A questo punto si può scegliere di azzerare i costi, il che farà scattare l'inserimento automatico di una revisione con l'importo accumulato in negativo.

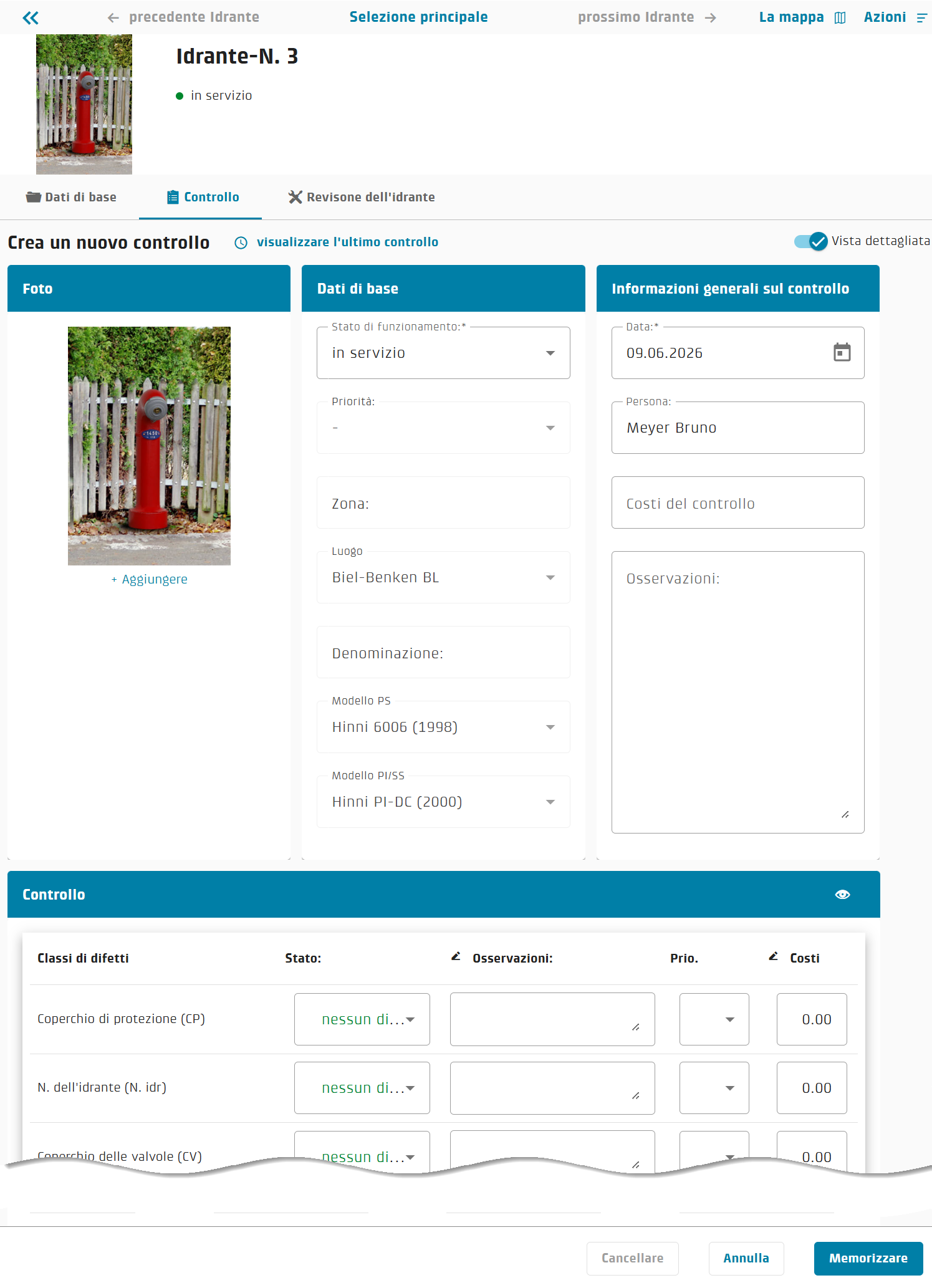

6. Controllo

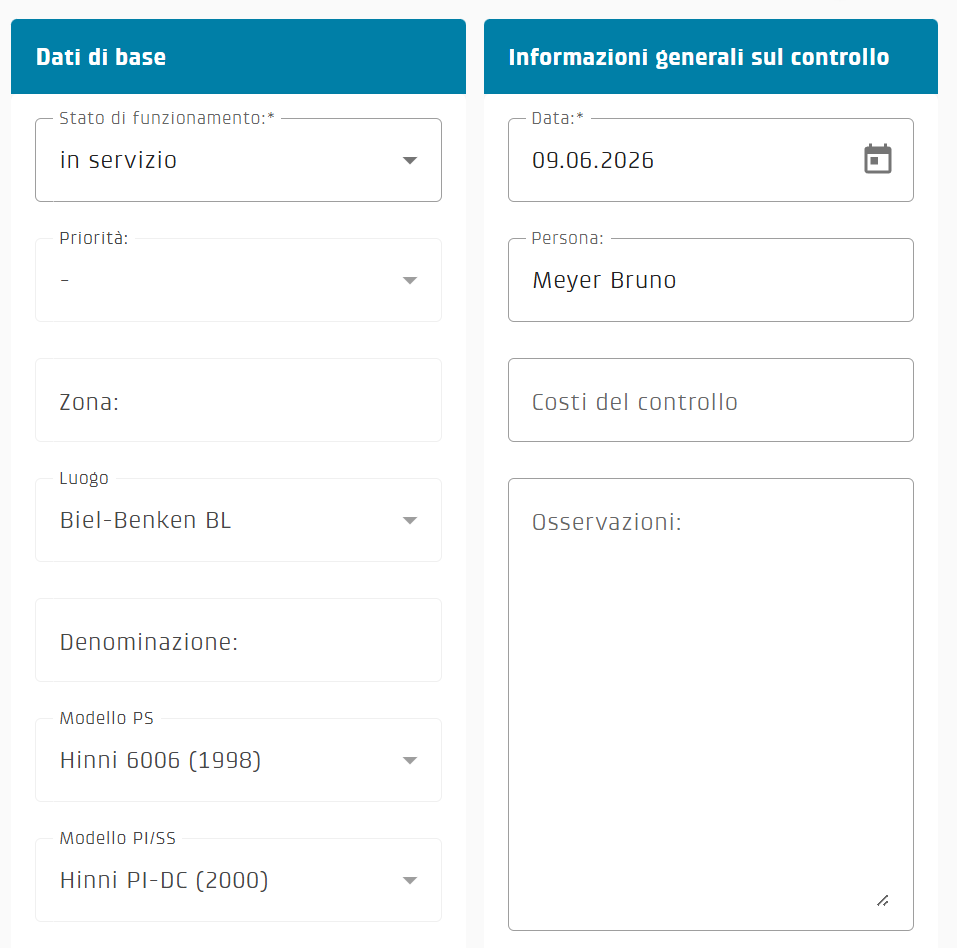

Il modulo di controllo è accessibile agli utenti dalla selezione principale, selezionando prima la voce o le voci per le quali si desidera creare un controllo. L'utente con diritti di modifica accede al modulo direttamente nella modalità di creazione di un nuovo controllo.

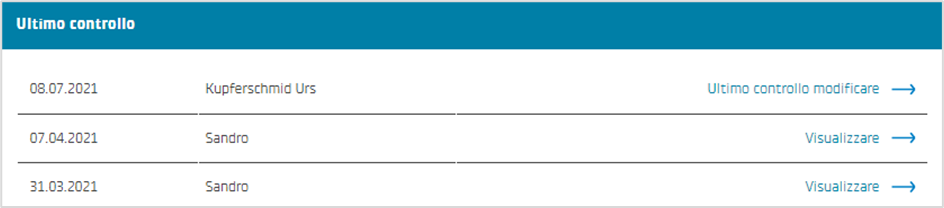

Per visualizzare il controllo oppure i controlli precedentemente inseriti, è necessario cliccare sul link "visualizzare l'ultimo controllo" o attivare la "Vista dettagliata" per accedere alla cronologia degli controlli in basso.
La vista dettagliata offre inoltre una panoramica più completa dei dati di base. In generale, i dati di base devono essere modificati solo nel menu di dati di base. Quando si crea o si modifica un controllo, lo stato operativo può essere modificato direttamente dal modulo di controllo. Per poterlo salvare, è necessario inserire la data del controllo e la persona che l'ha effettuato.
Le classi di difetti visualizzate consentono di individuare il difetto sull'armatura. Quando si crea un nuovo controllo, tutti gli stati sono automaticamente impostati su "nessun difetto".
Facendo clic sul simbolo , si apre un'illustrazione dettagliata dell'armatura in cui sono indicate le singole classi di difetti.

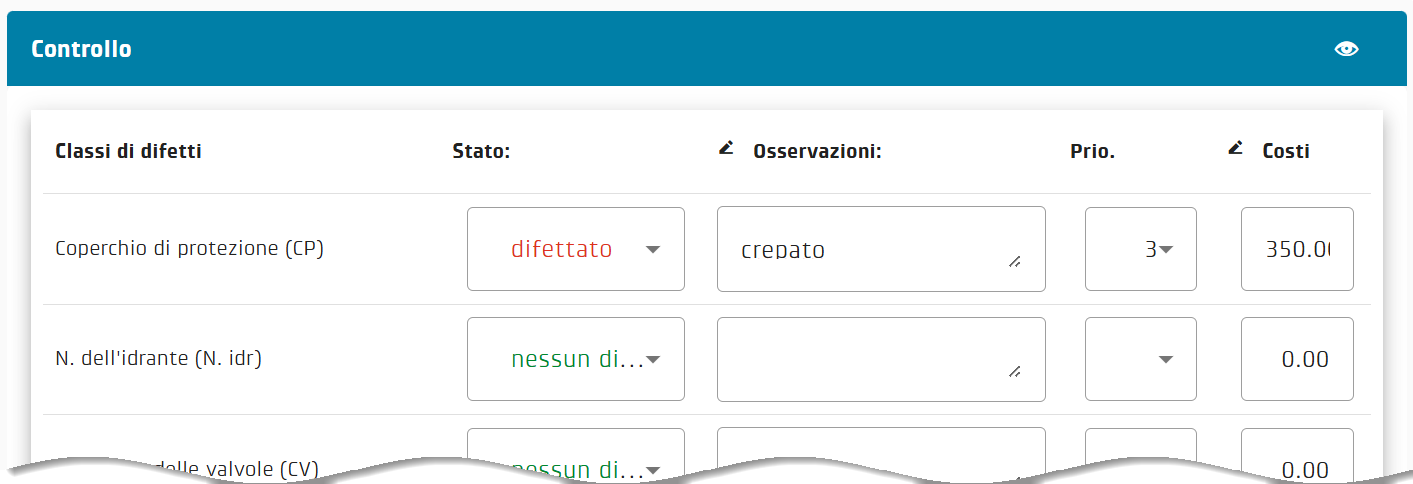

Se durante un controllo viene rilevato un guasto, sotto lo stato della relativa classe di difetti viene selezionato "difettato". È possibile inserire anche una nota, un livello di priorità e una stima dei costi di revisione (non obbligatoria).
Una volta inseriti i difetti, procedere al salvataggio dei dati utilizzando il pulsante "Memorizzare" situato nella parte superiore e inferiore del modulo di controllo.
Un pulsante di cancellazione consente di eliminare il gruppo di dati (attivo solo se nessuna revisione è collegata al controllo).

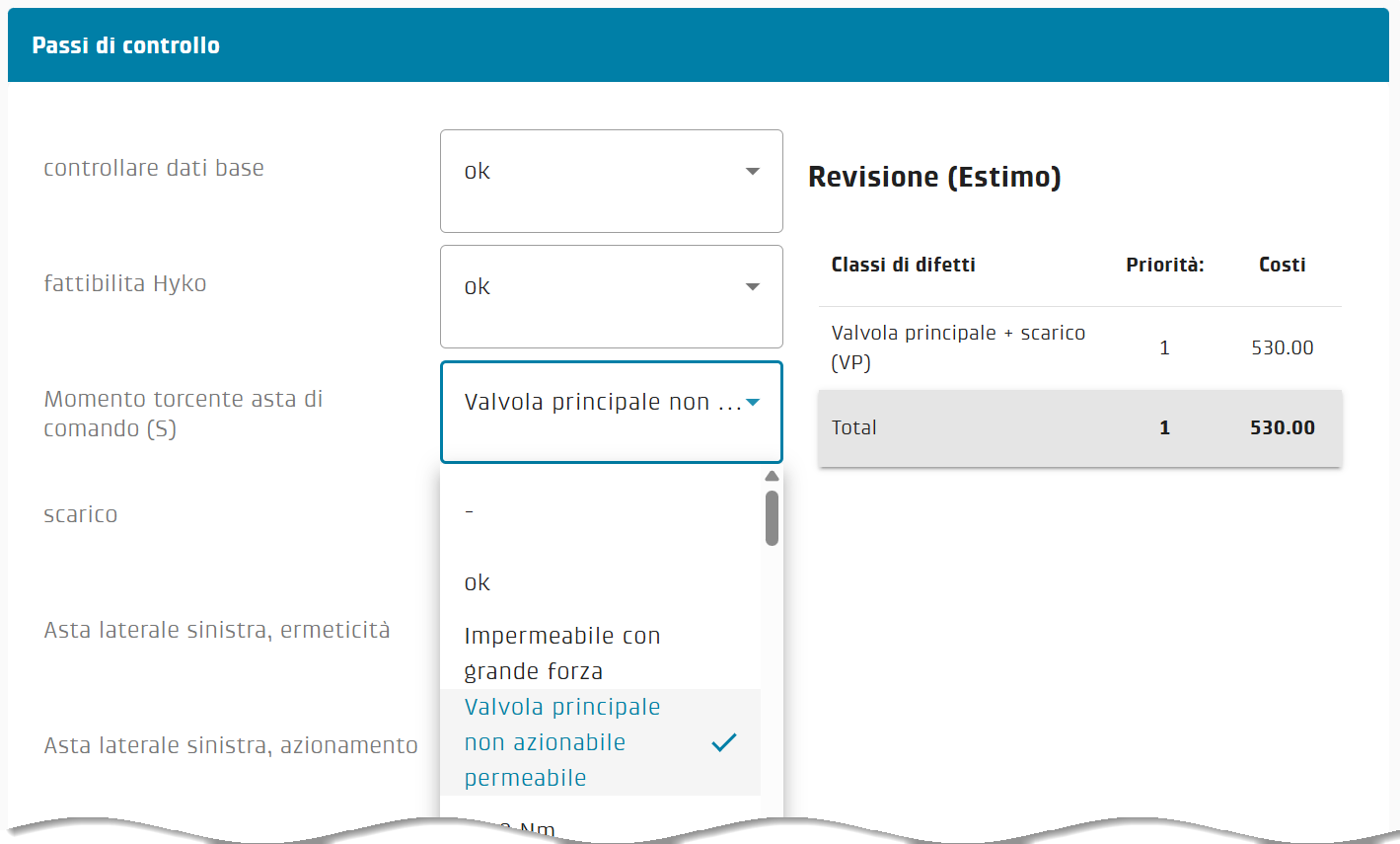

Esecuzione di un controllo con fasi di controllo predefinite
Per poter eseguire un controllo in modo standardizzato, è possibile utilizzare le fasi di controllo predefinite fornite con la licenza di Edit Pro.
Nell'elenco a discesa del valore del passo di controllo, vengono proposte tutte le possibilità di selezione relative al modello superiore/inferiore.
Quando si seleziona il valore di un passo di controllo, la classe predefinita, la priorità e il costo indicativo vengono impostati automaticamente di conseguenza.
7. Priorità
Priorità degli idranti
| Priorità | Descrizione |
1 |
L'idrante presenta uno o più difetti gravi (non può essere azionato, tubo di attacco incrinato, perdite d'acqua continue, non si svuota). Questi difetti devono essere riparati immediatamente senza indugio (i rischi per l’utilizzatore e i costi collegati sono ingiustificabili.) |
2 |
L'idrante presenta difetti che possono essere eliminati durante la prossima campagna di manutenzione periodica (potenziale deterioramento verso la priorità 1). |
3 |
L'idrante presenta difetti nella maggior parte esclusivamente nella parte superiore, che dal punto di vista della sicurezza di funzionamento e del mantenimento del valore a lungo termine da un lato dovrebbero includere la cura dell’aspetto (dell’approvvigionamento idrico!) e dall’altro andrebbero compresi nelle manutenzioni periodiche correnti. |
0 |
Difettoso senza priorità (difetti minori che non influiscono sulle condizioni dell'armatura) |
? |
Nessuna priorità determinata |
- |
Sconosciuto |
Priorità delle saracinesche
| Priorità | Descrizione |
1 |
La saracinesca presenta uno o più difetti gravi (non azionabile, difettosa, perdita d’acqua, inaccessibile oppure non trovata) Questi difetti devono essere riparati immediatamente senza indugio (i rischi per l’utilizzatore e i costi collegati sono ingiustificabili.) |
2 |
La saracinesca presenta difetti che devono essere riparati durante la prossima campagna di manutenzione periodica (potenziale deterioramento verso la priorità 1). |
3 |
La saracinesca presenta difetti (coppie torcenti significativamente più elevate o differenze dal piano) che dovrebbero essere inclusi nella manutenzione periodica dal punto di vista della sicurezza funzionale e della conservazione del valore a lungo termine. |
4 |
La placca di riferimento presenta un difetto di descrizione (errata o mancante). |
? |
Nessuna priorità determinata |
- |
Sconosciuto |

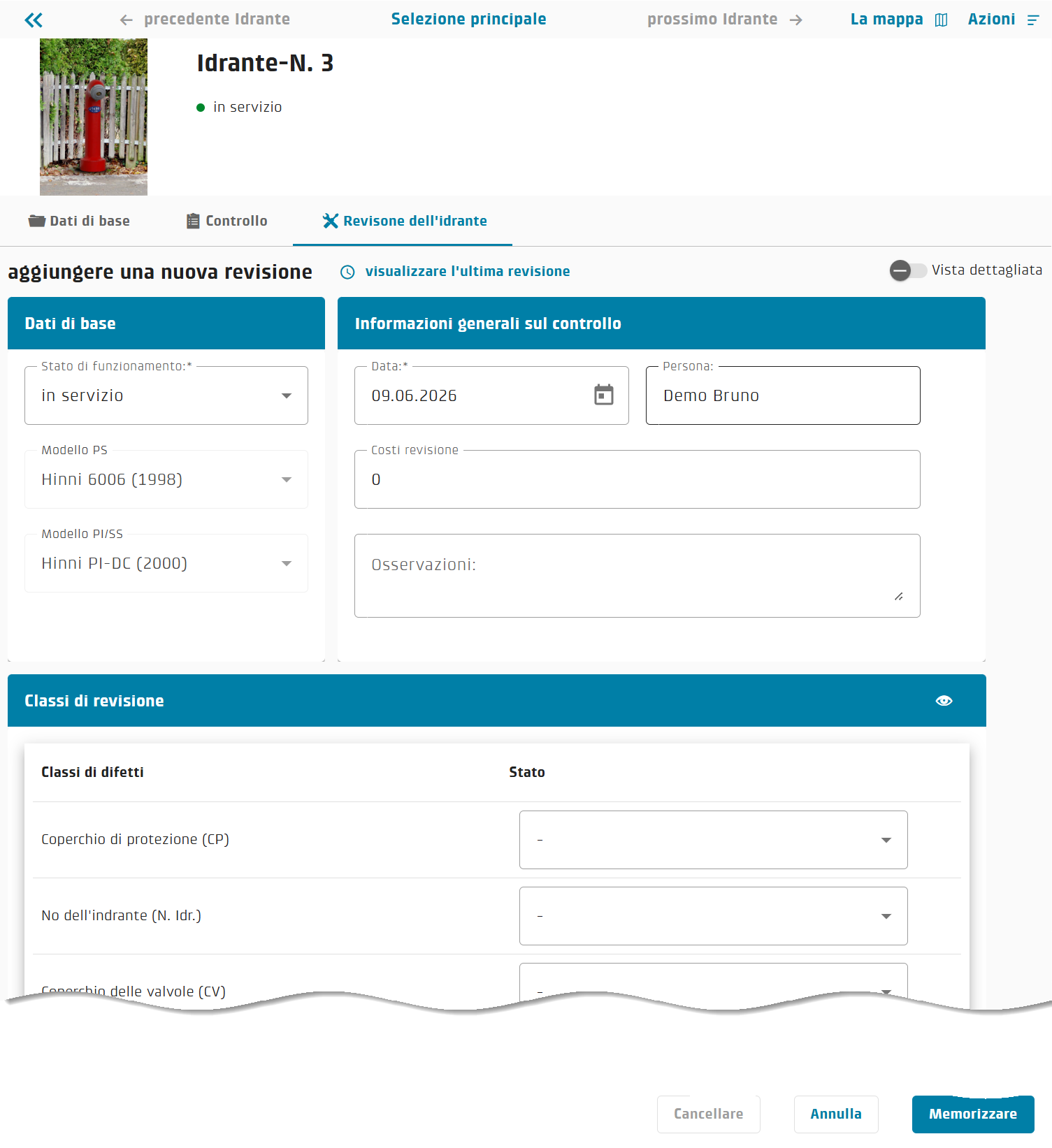

8. Revisione
Il modulo di revisione è accessibile agli utenti dalla selezione principale, selezionando prima la voce o le voci per le quali si vuole creare una revisione. L'utente con diritti di modifica accede al modulo direttamente in modalità di creazione di una nuova revisione.

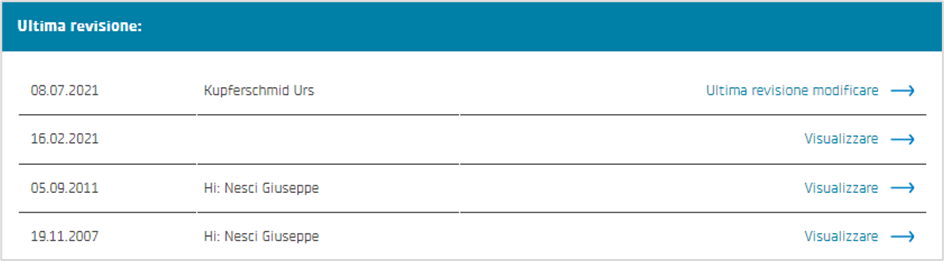

Per visualizzare le revisioni precedentemente inserite, è necessario fare clic sul link "visualizzare l'ultima revisione" o attivare la "Vista dettagliata" per accedere alla cronologia delle revisioni in basso.

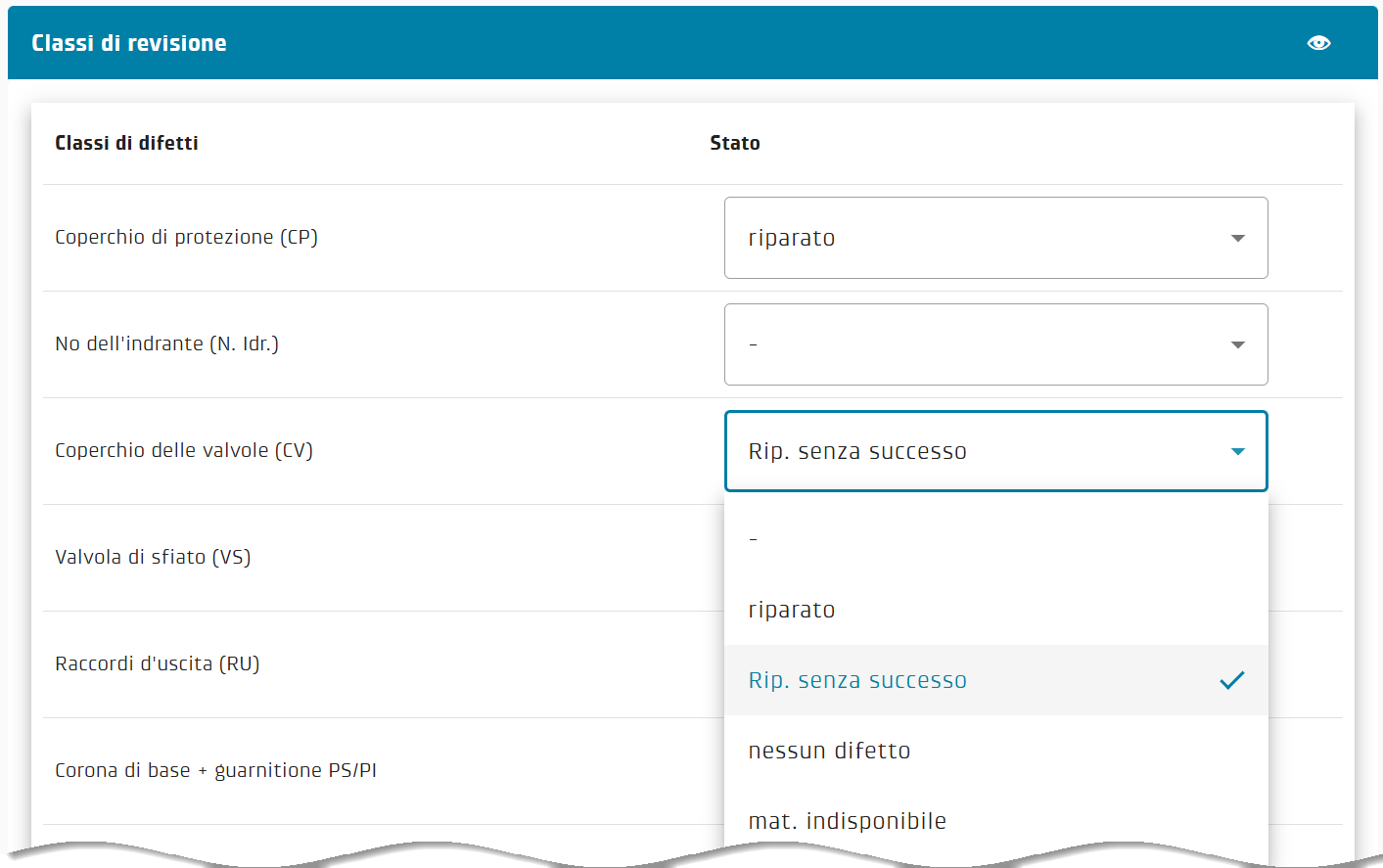

Tutte le revisioni di idranti o saracinesche possono essere registrati nel modulo "Revisione". Le classi di difetti risultanti dal controllo possono essere ripristinate con un solo clic.
Facendo clic sul simbolo , si apre un'illustrazione dettagliata dell'armatura, in cui sono indicate le diverse classi di difetti.
I difetti riscontrati durante l'ultimo controllo possono ora essere rimossi modificando lo stato delle classi di difetti. Il sistema seleziona automaticamente il valore "riparato" per le classi di difetti pertinenti, per consentire un rapido inserimento della revisione. Se non è stato possibile riparare il difetto durante la revisione, l'utente dovrà modificare il valore nell'elenco di selezione della classe di difetto corrispondente.
Una volta terminato l'inserimento dei dati, procedere al loro salvataggio utilizzando il pulsante "Memorizzare" situato nella parte superiore e inferiore del modulo di revisione.
Un pulsante di cancellazione consente di eliminare il gruppo di dati (attivo solo se non esiste un controllo con una data più recente).
9. Documenti & moduli
È possibile stampare i dati di base degli idranti, delle saracinesche e dei pozzetti selezionati. Sia dalla selezione principale che dai dati di base di ogni armatura, è presente un pulsante "Azioni" nell'angolo superiore destro che consente di accedere al menu di stampa.
È possibile stampare elenchi di inventario completi o selezionati (mettendo un segno di spunta) o solo le registrazioni di singoli oggetti (idranti / saracinesche / pozzetti).
È inoltre possibile stampare un riepilogo dei controlli su saracinesche e idranti effettuati da Hinni o inseriti con il modulo di controllo Edit PRO.

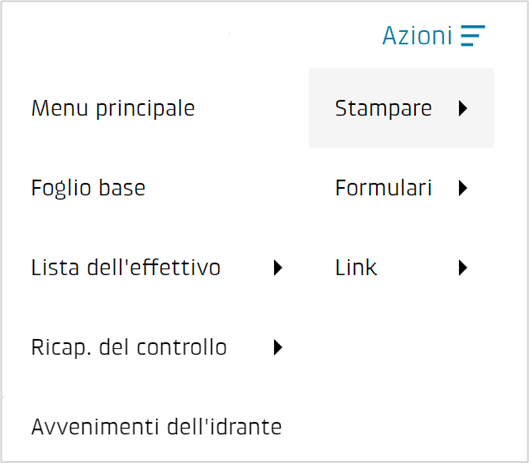

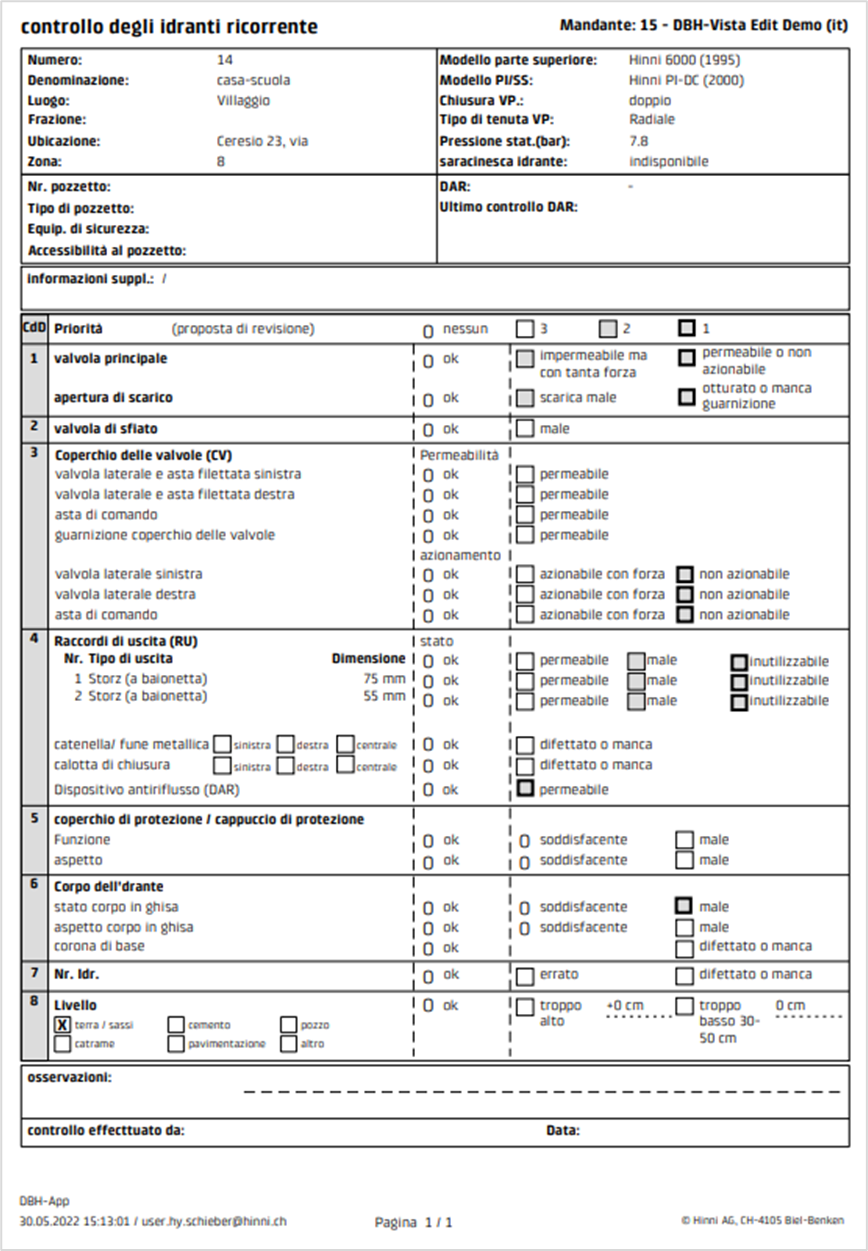

Il pulsante "Azioni" consente inoltre di accedere a moduli precompilati stampabili per l'inserimento manuale dei dati relativi ai controlli o alle revisioni di idranti e saracinesche, quando non è possibile utilizzare l'attrezzatura informatica in loco.
10. Glossario
| Abbreviazioni | Significati |
| S.F. | Stato funzionale |
| Nr. idr. | Numero dell'idrante |
| PS | Parte superiore |
| Modello PI/SS | Modello della parte inferiore / idrante sottosuolo |
| Inst. Parte superiore / inferiore | Data di installazione della Parte superiore / inferiore |
| Uscite (S/D/centrale) | Raccordi di uscite (sinistra/destra/centrale) |
| Modello-rev. | Modello revisionato |
| VP | Valvola principale |
| Installazione SA | Data di installazione della valvola sfiato / aereazione |
| DAR | Dispositivo anti riflusso |
| Pressione stat. / din. | pressione statica / dinamica |
| Coordi. Y (E) | Coordinate Y (E) |
| Altezza s.l.d.m. | Altezza sopra il livello del mare |
| mat. indisponibile | Materiale indisponibile |
